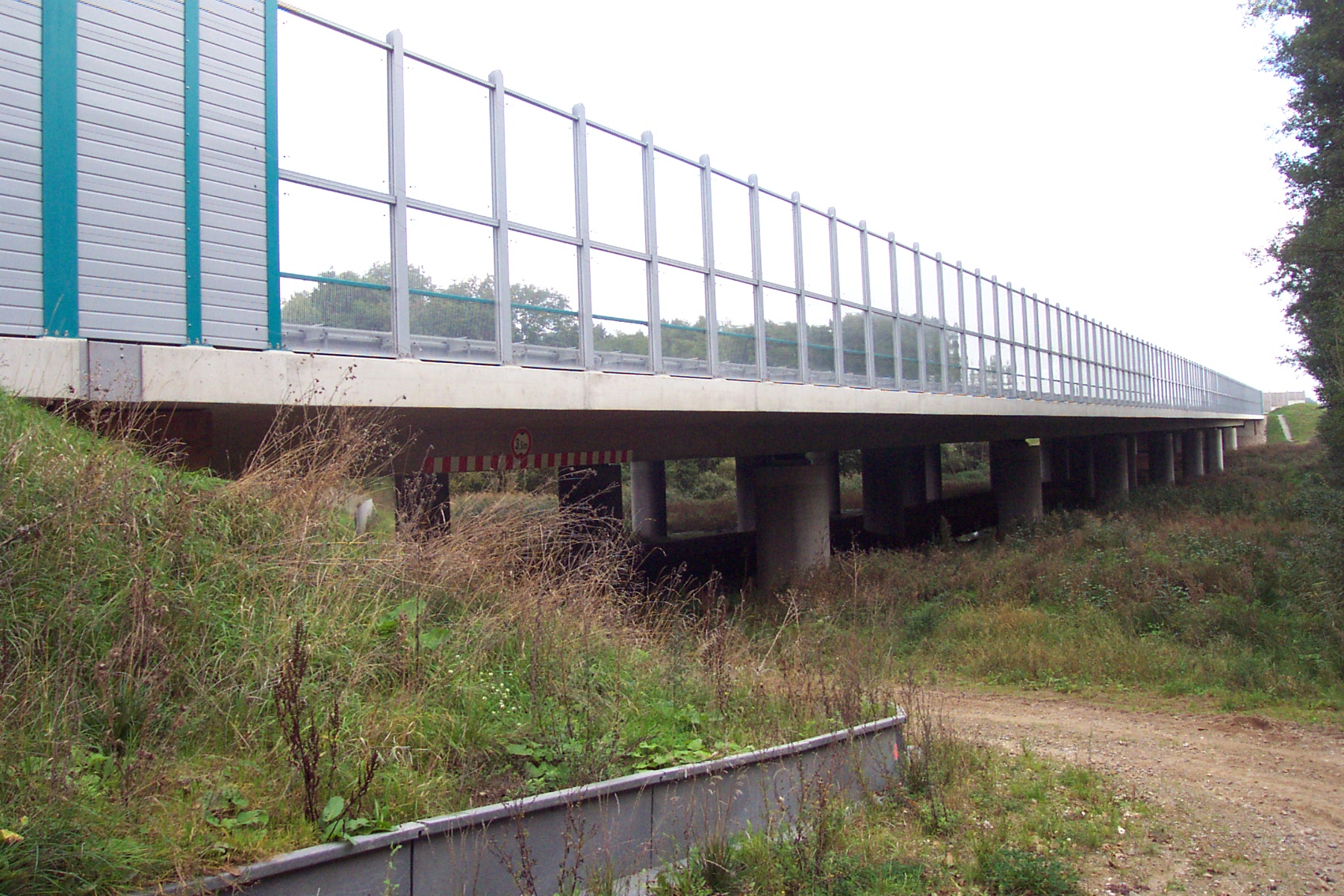

Talbrücke über die Maurine von Bau-km 7 + 883.35 bis Bau-km 8 + 079.65
BW 2811 - 27
Auftraggeber
DEGES Deutsche Einheit Fernstraßenplanungs und -bau GmbH
Bauwerksparameter|
Brückenklasse: |
60/30, (DIN 1072) und MLC 50/50-100 (STANAG 2021) |
|
Stützweiten: |
8 Felder Stützweite 21,65 m + 6 x 26,00 m + 18,65 m |
|
Gesamtstützweite: |
248,30 m |
|
Kreuzungswinkel: |
100,00 gon (Bauwerk in sich gerade) |
|
Breite zw. d. Geländern: |
29,50 m |
|
Brückenfläche: |
5790,85 m² |
|
Tragwerk Überbau: |
2-stegiger Plattenbalken, längs vorgespannt |
|
Gründung: |
Ortbetonrammpfähle |
|
Unterbau: |
Widerlager mit Parallelflügeln und Pfeilern |
Bauzeit
2003 – 2004
Projektleistungen» Objektplanung Ingenieurbauwerke, Leistungsphase 5
